產品名稱：平行式安全回流閥 |
|
|
|
產品類別：安全閥 |
|
|
|
|
|
【用 途】
本閥門安裝于液化石油氣站罐泵出口的液相回流管道上，當泵前壓力超過規定值時，閥門自動開啟并起安全回流作用，保證設備和管路的安全運行。
|
|

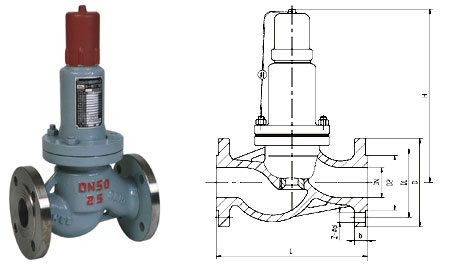

【外形尺寸和連接尺寸 】
|
公稱通徑 |
尺寸 |
|
D |
D1 |
D2 |
b |
Z-d |
L |
H |
|
40 |
150 |
110 |
85 |
16 |
4-18 |
200 |
236 |
|
50 |
165 |
125 |
100 |
16 |
4-18 |
230 |
266 |
|
65 |
185 |
145 |
120 |
20 |
4-18 |
290 |
430 |
|
80 |
200 |
160 |
135 |
20 |
8-18 |
310 |
490 |
|
100 |
215 |
180 |
155 |
22 |
8-18 |
350 |
548 |
|
150 |
280 |
240 |
210 |
24 |
8-23 |
480 |
706 | | |
|
| | | |
|
|
